रबर फ्लैप चेक वाल्व

‌Rubber Flap Check Valve‌ एक वाल्व है जो एक-तरफ़ा प्रवाह नियंत्रण को प्राप्त करने के लिए एक iselastic रबर फ्लैप का उपयोग करता है, और चेक वाल्व का एक उपखंड है। इसका मुख्य कार्य पानी के हथौड़े के प्रभाव को कम करते हुए, रबर सामग्री के लचीलेपन के माध्यम से माध्यम के बैकफ्लो को जल्दी से अवरुद्ध करना है, और तरल वितरण प्रणालियों के एंटी-बैकफ्लो संरक्षण में व्यापक रूप से उपयोग किया जाता है।

मुख्य संरचना और तकनीकी विशेषताओं
ज़रूरी भाग

‌Valve बॉडी और वाल्व कवर,: आमतौर पर कच्चा लोहा, कास्ट स्टील या स्टेनलेस स्टील से बना, एक दबाव प्रतिरोध स्तर के साथ Pn 10- PN16 को कवर करता है, और कुछ उच्च दबाव वाले मॉडल कक्षा 600 तक पहुंच सकते हैं; ‌Rubber Flap‌: यह कंकाल के रूप में स्टील प्लेट या प्रबलित नायलॉन कपड़े से बना है, और बाहरी परत को क्लोरोप्रीन रबर या नाइट्राइल रबर से ढंका जाता है, जिसमें लोच और तन्य प्रतिरोध दोनों होते हैं, और उद्घाटन और बंद जीवन 1 मिलियन बार पहुंच सकता है; ‌Sealing System‌: यह एक झुकाव वाल्व सीट डिजाइन को अपनाता है, और सीलिंग सतह फिटिंग दबाव नाममात्र दबाव (सीलिंग परीक्षण मानक) से 1.1 गुना तक पहुंच सकता है, और रिसाव स्तर ANSI वर्ग VI मानक से मिलता है।
तकनीकी मापदंड

‌Working तापमान: -20 डिग्री ~ 80 डिग्री (विशेष मॉडल -40 डिग्री ~ 120 डिग्री के लिए उपयुक्त हैं);
‌Application Media‌: साफ पानी, सीवेज, समुद्री जल, तेल और हल्के से संक्षारक तरल (रबर सामग्री से मेल खाने की आवश्यकता);
‌Strength Test‌: उच्च दबाव की स्थिति के तहत संरचनात्मक स्थिरता सुनिश्चित करने के लिए नाममात्र दबाव का 1.5 गुना।
कार्य सिद्धांत और मुख्य लाभ
कार्यप्रवाह

‌Forward Flow‌: मध्यम दबाव रबर वाल्व डिस्क को अक्ष के चारों ओर घूमने के लिए पूरी तरह से खुली स्थिति में घुमाता है (खोलना कोण लगभग 7 0 डिग्री ~ 75 डिग्री) है, और प्रवाह प्रतिरोध गुणांक 0 2 ~ 0} के रूप में कम है। ‌Reverse क्लोजर: जब माध्यम वापस बहता है, तो रबर डिस्क जल्दी से रिवर्स प्रेशर और स्प्रिंग\/ग्रेविटी के नीचे वाल्व सीट को फिट करता है, और समापन का समय 0.8 सेकंड से कम या बराबर होता है, बैकफ्लो को अवरुद्ध करता है और पानी के हथौड़ा प्रभाव को कम करता है।
‌Core लाभ

‌Low प्रवाह प्रतिरोध और ऊर्जा बचत: सुव्यवस्थित प्रवाह चैनल डिजाइन ऊर्जा की खपत को कम करता है, और सिर का नुकसान पारंपरिक लिफ्ट चेक वाल्व का केवल 30% है;
‌Strong एंटी-परफ्लूथे: रबर सीलिंग सतह निलंबित कणों (कण व्यास से कम या 5 मिमी से कम या उसके बराबर कण व्यास) से युक्त मीडिया के अनुकूल हो सकती है और क्लॉग के लिए आसान नहीं है;
‌Corrosion प्रतिरोध: रबर की परत वाल्व शरीर की धातु को माध्यम से संपर्क से अलग करती है, वाल्व के जीवन को विस्तारित करती है (जैसे कि 10 साल से अधिक या बराबर समुद्री जल के जंग के खिलाफ क्लोरोप्रीन रबर का जीवन)।

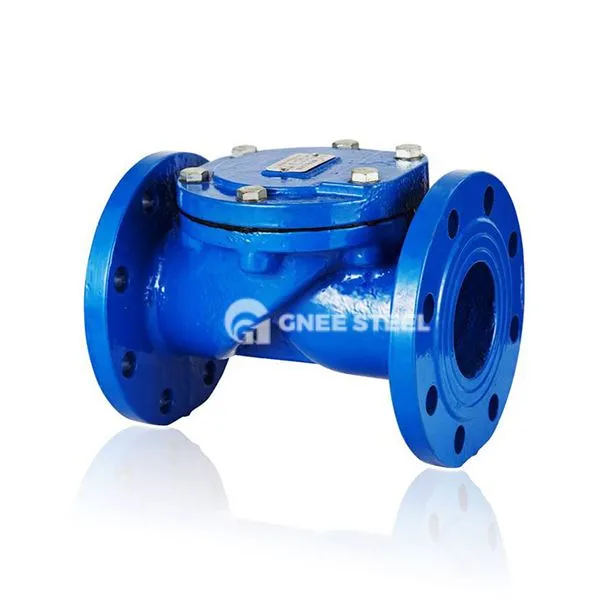

रबर फ्लैप चेक वाल्व



अनुप्रयोग
