स्प्रिंग लोडेड चेक वाल्व

‌Spring लोडेड चेक वाल्व एक एक-तरफ़ा वाल्व है जो वसंत बल की मदद से बंद है, जिससे माध्यम को एक दिशा में प्रवाह करने और रिवर्स बैकफ़्लो को अवरुद्ध करने की अनुमति मिलती है। इसका मुख्य तंत्र है:

‌Forward Flow Oping‌: मध्यम दबाव वसंत प्रतिरोध को खत्म कर देता है और एक प्रवाह चैनल बनाने के लिए वाल्व डिस्क (जैसे वाल्व डिस्क, बॉल, आदि) को धक्का देता है;
‌Reverse फ्लो क्लोजिंग: जब मध्यम दबाव गायब हो जाता है या बैकफ्लो होता है, तो स्प्रिंग फोर्स जल्दी से वाल्व डिस्क को बैकफ़्लो को ब्लॉक करने के लिए सीलिंग पोजीशन पर रीसेट कर देता है।
समापन एक्शन ट्रिगर दबाव (यानी, टूटना दबाव) वसंत की कठोरता और मध्यम कामकाजी परिस्थितियों पर निर्भर करता है।

प्रकार और संरचना
Strection द्वारा ‌classification:
‌Spring इन-लाइन प्रकार: वाल्व डिस्क पाइपलाइन अक्ष के समानांतर है, एक कॉम्पैक्ट संरचना के साथ, छोटे-व्यास पाइपलाइनों (DN15 ~ 100 मिमी) के लिए उपयुक्त है;
‌Spring y type‌: वाल्व डिस्क पाइपलाइन के लिए एक निश्चित कोण पर है, कम प्रवाह प्रतिरोध और आसान रखरखाव के साथ। इसका उपयोग अक्सर उच्च दबाव या लगातार उद्घाटन और समापन परिदृश्यों में किया जाता है;
‌Swing स्प्रिंग असिस्टेड टाइप ‌: समापन प्रभाव को कम करने के लिए स्प्रिंग बफर के साथ हिंगेड स्विंग वाल्व डिस्क को जोड़ती है और बड़े-व्यास पाइपलाइनों (DN200 ~ 1200 मिमी) के लिए उपयुक्त है।
ज़रूरी भाग:
‌Spring Material‌: स्टेनलेस स्टील (304\/316L) या मिश्र धातु स्टील, संक्षारण-प्रतिरोधी और इलास्टिक रूप से स्थिर;
‌Sealing फॉर्म ‌: धातु हार्ड सील (उच्च तापमान और उच्च दबाव) या लोचदार नरम सील (PTFE\/ग्रेफाइट), ANSI वर्ग VI रिसाव मानकों को पूरा करें

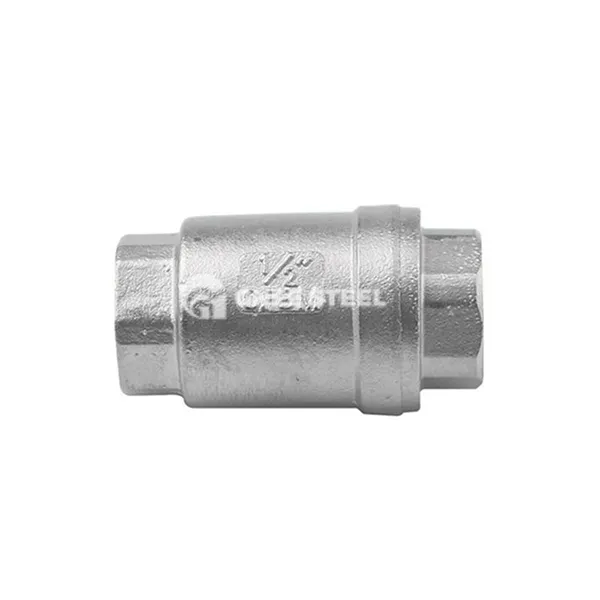

स्प्रिंग लोडेड चेक वाल्व



विशेषताएँ
‌Fast Response,: स्प्रिंग-असिस्टेड क्लोजिंग रीसेट समय को 0 से कम तक कम कर देता है। 5 सेकंड, पानी के हथौड़े के जोखिम को काफी कम कर देता है; ‌

उच्च सीलिंग: प्रीलोडेड स्प्रिंग वाल्व डिस्क और वाल्व सीट के बीच क्लैम्पिंग बल को बढ़ाता है, और कम दबाव की स्थिति के तहत बैकफ्लो को प्रभावी ढंग से रोक सकता है; ‌

कम प्रवाह प्रतिरोध डिजाइन: सुव्यवस्थित वाल्व चैनल संरचना दबाव हानि को कम करती है, और दबाव ड्रॉप हानि 3% (पूरी तरह से खुला) से कम है; ‌ Deurability‌: वसंत और सील की सतह पहनने के लिए प्रतिरोधी हैं, और सेवा जीवन 5 ~ 10 वर्ष (सामान्य कामकाजी परिस्थितियों) तक पहुंच सकता है।

आवेदन ‌
HVAC System‌: ठंडा पानी या स्टीम बैकफ़्लो को रोकें, पानी के पंप और बॉयलर की रक्षा करें; ‌
पेट्रोकेमिकल प्रक्रिया पाइपलाइंस: संक्षारक मीडिया के यूनिडायरेक्शनल प्रवाह को नियंत्रित करें (जैसे एसिड और क्षार तरल पदार्थ); ‌
हाइड्रोलिक ट्रांसमिशन System‌: एक्ट्यूएटर को नियंत्रण खोने से बचने के लिए हाइड्रोलिक तेल के बैकफ्लो को ब्लॉक करें; ‌
खाद्य और दवा उद्योग: सेनेटरी डिजाइन (मिरर पॉलिशिंग) सड़न रोकनेवाला द्रव नियंत्रण की जरूरतों को पूरा करता है।
