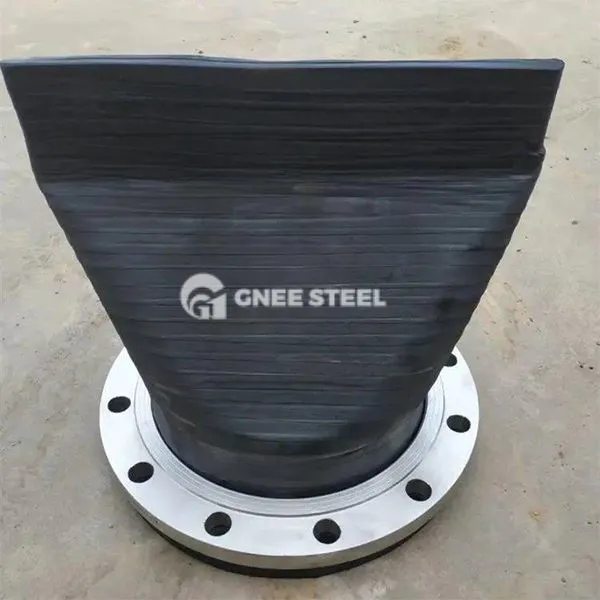

रबर डकबिल चेक वाल्व

‌Rubber Duckbill Check Valve‌ (जिसे लचीली चेक वाल्व या सीवेज चेक वाल्व के रूप में भी जाना जाता है) एक-तरफ़ा वाल्व है जो लोचदार रबर सामग्री (जैसे कि क्लोरोप्रीन रबर, नाइट्राइल रबर, आदि) से बना है, जिसका नाम डकबिल आकार के कारण है। इसकी मुख्य संरचनात्मक विशेषताओं में शामिल हैं:

‌All-rubber इंटीग्रेटेड Design‌: कोई मैकेनिकल मूविंग पार्ट्स, बिल्ट-इन नायलॉन कॉर्ड सुदृढीकरण परत लचीलापन और दबाव प्रतिरोध सुनिश्चित करने के लिए;
‌Sealing घटक: विशेष रबर फॉर्मूला (जैसे EPDM या FLUORORUBBER), संक्षारण-प्रतिरोधी, पहनने-प्रतिरोधी, एसिड, क्षार और नमक जैसे कठोर मीडिया के लिए उपयुक्त;
‌Connection Method‌: समर्थन निकला हुआ किनारा कनेक्शन (GB/T 9113 मानक) या क्लैंप कनेक्शन, सीमेंट पाइप, फाइबरग्लास पाइप और अन्य पाइप प्रकारों के लिए उपयुक्त।

काम के सिद्धांत
‌Forward फ्लो ओपनिंग: मध्यम दबाव वाल्व नोजल की आंतरिक दीवार पर कार्य करता है, और लचीला रबर विकृत होता है और एक प्रवाह चैनल बनाने के लिए विस्तार करता है; ‌Reverse प्रवाह ब्लॉकिंग: जब मध्यम दबाव गायब हो जाता है या वापस बहता है, तो लोचदार रबर शून्य रिसाव सीलिंग को प्राप्त करने के लिए बंद राज्य में जल्दी से लौटता है; ‌ अपने आप-सफाई समारोह: सुव्यवस्थित प्रवाह चैनल डिजाइन गाद को कम कर देता है, और उच्च गति वाले पानी का प्रवाह तलछट को दूर कर सकता है।

1। नाममात्र व्यास रेंज
रबर डकबिल चेक वाल्व के विनिर्देशों में DN50 ~ DN3000 शामिल हैं, जो विभिन्न परिदृश्यों की जरूरतों को पूरा कर सकते हैं:

DN50 ~ DN600: छोटे पंपिंग स्टेशनों, सामुदायिक जल निकासी पाइप नेटवर्क और अन्य परिदृश्यों के लिए उपयुक्त;
DN800 ~ DN1800: मुख्य रूप से नगरपालिका ट्रंक पाइप नेटवर्क और भंडारण टैंक जैसी मध्यम और बड़ी परियोजनाओं के लिए उपयोग किया जाता है;
DN2000 ~ DN3000: विशेष रूप से बड़े जल कंजर्वेंसी परियोजनाओं (जैसे कि जलाशय बाढ़ निर्वहन और अंतर-बेसिन जल हस्तांतरण) के लिए डिज़ाइन किया गया है।
2। कनेक्शन विधि
क्लैंप कनेक्शन: तेजी से स्थापना आवश्यकताओं के लिए उपयुक्त, आमतौर पर DN300 ~ DN500 विनिर्देशों में देखा जाता है;
निकला हुआ किनारा कनेक्शन: GB/T 9119 या ANSI B16.5 मानकों के अनुसार, DN50 ~ DN3000 पूर्ण श्रृंखला समर्थन;
एंबेडेड इंस्टॉलेशन: स्टेनलेस स्टील एंकर की आवश्यकता होती है, जो बड़े वाल्व बॉडी के लिए उपयुक्त है, जो 1500 से अधिक या उससे अधिक डीएन के साथ प्री-एम्बेडेड है।
3। दबाव का स्तर
‌Normal वर्किंग शर्तों: दबाव स्तर PN1 0 (1.0mpa), 90% से अधिक नगरपालिका जल निकासी की जरूरतों को पूरा करना;
‌High- दबाव परिदृश्य: अनुकूलन PN16 (1.6MPa) या उच्च दबाव मॉडल, औद्योगिक अपशिष्ट जल और जल कंजर्वेंसी परियोजनाओं के लिए उपयुक्त;
‌Reverse सीलिंग प्रेशर: बैकफ्लो प्रेशर (जैसे ज्वार, वॉटरलॉगिंग की स्थिति) के अनुसार अनुकूलित।
4। प्रदर्शन पैरामीटर
‌Flow प्रतिरोध गुणांक: उच्च गुणवत्ता वाले वाल्व शरीर से कम या 0 के बराबर।
‌Opening दबाव: 0 से कम या बराबर। 01M हेड (100pa), कम जल स्तर पर सामान्य जल निकासी सुनिश्चित करना;
‌Appliced ​​Media‌:
साधारण सीवेज (क्लोरोप्रीन रबर);
तेल युक्त, संक्षारक अपशिष्ट जल (नाइट्राइल रबर या फ्लोरोरुबर)।



रबर डकबिल चेक वाल्व



अनुप्रयोग
नगरपालिका जल निकासी प्रणाली: सड़कों या तहखानों में बैकफ्लो होने से सीवेज को रोकें, DN50 ~ 2000 मिमी पाइप के लिए उपयुक्त;
तटीय बाढ़ नियंत्रण परियोजना: डॉक और समुद्र तटों की ज्वारीय जल निकासी, समुद्री जल जंग और गाद रुकावट का विरोध;
औद्योगिक अपशिष्ट जल उपचार: रासायनिक संयंत्रों में सल्फर युक्त और तेल युक्त अपशिष्ट जल पाइपलाइनों का एक-तरफ़ा डिस्चार्ज नियंत्रण;
जल कंजरवेंसी सुविधाएं: जलाशय बाढ़ डिस्चार्ज आउटलेट्स पर बैकफ्लो को रोकें, पारंपरिक धातु फ्लैप दरवाजों की जगह जो आसानी से अवरुद्ध हो जाते हैं।
