बोल्ट बोनट ग्लोब वाल्व विवरण
बोल्ट बोनट ग्लोब वाल्व एक बोल्ट बोनट के साथ एक मजबूर सीलिंग वाल्व है, जो वाल्व डिस्क के ऊर्ध्वाधर आंदोलन के माध्यम से पाइपलाइन मीडिया के प्रवाह या कटऑफ को नियंत्रित करता है। इसकी मुख्य विशेषता यह है कि वाल्व बॉडी और बोनट को बोल्ट और नट्स द्वारा उपवास किया जाता है, और एक घाव गैसकेट (जैसे कि लचीली ग्रेफाइट के साथ 316) विश्वसनीय सीलिंग को प्राप्त करने के लिए संयुक्त है। इस प्रकार का वाल्व पेट्रोलियम, रासायनिक उद्योग और विद्युत शक्ति के क्षेत्रों में पाइपलाइन प्रणालियों के लिए उपयुक्त है, और दबाव के स्तर PN16 ~ 320 (कक्षा 150 ~ 2500) और उच्च तापमान और उच्च दबाव की स्थिति के लिए उपयुक्त है।
संरचना और कार्य सिद्धांत
Bonnet कनेक्शन विधि
Bolt फिक्सिंग डिज़ाइन : वाल्व बॉडी और बोनट बोल्ट द्वारा जुड़े हुए हैं, जो कि आंतरिक घटकों के डिस्सैम और रखरखाव और प्रतिस्थापन के लिए सुविधाजनक है (जैसे कि वाल्व डिस्क और वाल्व स्टेम);
सीलिंग फॉर्म : उच्च दबाव वाले वातावरण के तहत कोई रिसाव सुनिश्चित करने के लिए घाव गैसकेट या धातु-ग्राफाइट समग्र गैसकेट का उपयोग करें।
Valve डिस्क आंदोलन तंत्र
लिस्टिंग रॉड स्ट्रक्चर: वाल्व स्टेम वाल्व डिस्क को बढ़ाने के लिए ड्राइव करता है और वाल्व सीट की केंद्र रेखा के साथ लंबवत रूप से गिरता है, और प्रवाह दर को विनियमित किया जाता है और फ्लो चैनल के क्रॉस-सेक्शनल क्षेत्र को बदलकर काट दिया जाता है;
मजबूर सीलिंग: जब समापन होता है, तो वाल्व डिस्क को माध्यम के प्रवाह को काटने के लिए वाल्व सीट की सीलिंग सतह के साथ कसकर फिट करने के लिए दबाव लागू किया जाना चाहिए।
बोल्ट बोनट ग्लोब वाल्व विनिर्देशन
|
संरचना |
ग्लोब |
|
आवेदन |
सामान्य |
|
उत्पत्ति का स्थान |
हेनान, चीन |
|
शक्ति |
हाइड्रोलिक |
|
अनुकूलित समर्थन |
ओईएम |
|
पोर्ट आकार |
Dn 15 - dn50 |
|
गारंटी |
1 वर्ष |
|
मीडिया का तापमान |
सामान्य तापमान |
|
ब्रांड का नाम |
गनी |
|
मिडिया |
आधार |
|
पेंचदार मानक |
Npt। BSPT DIN259.DIN2999.ISO228 |
|
फुलाया हुआ अंत |
JIS10K.JIS20K। ANSI150.ANSI300। PN16। PN25 |
|
कलाकारों के चुनाव की प्रक्रिया |
ढलाई |
|
आकार |
Dn 15 - dn50 |
|
धागा मानक |
NPT (ANSI BI.2 0। 1), BSPT (BS21.0), BSPF |

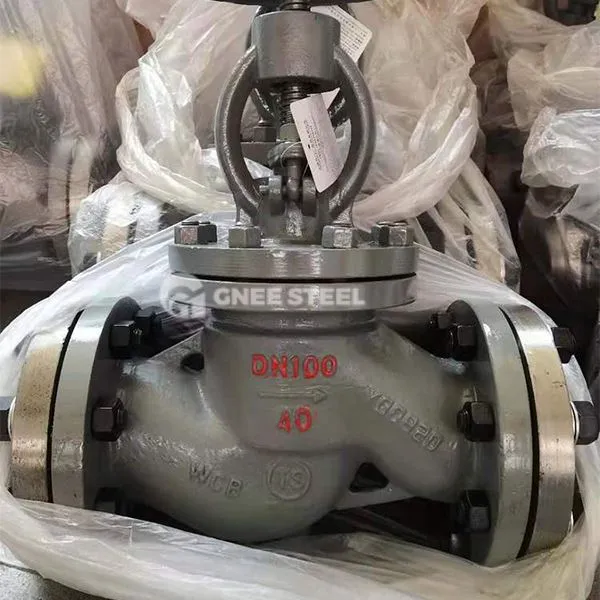

बोल्ट बोनट ग्लोब वाल्व
लाभ
Maintenain सुविधाएँ: बोल्ट वाल्व कवर त्वरित डिस्सैबली और असेंबली का समर्थन करता है, रखरखाव के लिए डाउनटाइम को कम करता है;
सील विश्वसनीयता: सर्पिल घाव गैसकेट और मजबूर सील संरचना उच्च दबाव की स्थिति के तहत कोई रिसाव सुनिश्चित करती है;
मीडिया अनुकूलनशीलता: जाली स्टील बॉडी और क्लैडिंग कार्बाइड संक्षारक, उच्च तापमान और उच्च दबाव मीडिया के लिए उपयुक्त हैं;
मानकीकृत डिज़ाइन: मौजूदा पाइपलाइन नेटवर्क के साथ तेजी से एकीकरण प्राप्त करने के लिए एपीआई\/एएनएसआई मानकों के साथ संगत।
