सॉफ्ट सीटेड चेक वाल्व विवरण
सॉफ्ट-सीट चेक वाल्व एक प्रकार का चेक वाल्व है जो पारंपरिक धातु हार्ड सील को बदलने के लिए लोचदार सील (जैसे रबर और फ्लोरोप्लास्टिक्स) का उपयोग करता है। इसका मुख्य डिजाइन एम्बेडेड सॉफ्ट सीट संरचना के माध्यम से सीलिंग विश्वसनीयता में सुधार करता है, जो विशेष रूप से मध्यम दबाव में उतार -चढ़ाव या कण कटाव के साथ औद्योगिक परिदृश्यों के लिए उपयुक्त है।
Valve सीट स्ट्रक्चर: एक इंस्टॉलेशन ग्रूव को वाल्व सीट सीलिंग सतह पर सेट किया जाता है, और सील एक हस्तक्षेप फिट तरीके से एम्बेडेड होता है, ताकि सीलिंग सतह और वाल्व डिस्क एक लोचदार संपर्क बनाएं, जिससे समापन के लिए आवश्यक न्यूनतम मध्यम दबाव कम हो जाए; Sealing सिद्धांत: आगे के प्रवाह के दौरान, मध्यम दबाव वाल्व डिस्क को खुला धक्का देता है, और रिवर्स बैकफ्लो के दौरान, वाल्व डिस्क बैकफ्लो को ब्लॉक करने के लिए फेस सीलिंग को प्राप्त करने के लिए अपने स्वयं के वजन या स्प्रिंग एक्शन के तहत सॉफ्ट वाल्व सीट को दबाता है।
सॉफ्ट सीटेड चेक वाल्व स्पेसिफिकेशन
मूल स्थान: हेनान, चीन
ब्रांड नाम: Gnee
मॉडल संख्या: H44T-PN16
आवेदन: सामान्य
मीडिया का तापमान: मध्यम तापमान
शक्ति: मैनुअल
मीडिया: पानी
पोर्ट आकार: अनुकूलित
मानक या गैर -मानक: मानक
शरीर सामग्री: GGG50
सील: धातु
परीक्षण मानक: ISO5208
ऑपरेटिंग तापमान: 0 - 80 डिग्री
डिजाइन मानक: BS5163
रंग नीला
ओ-रिंग: एनबीआर रबर

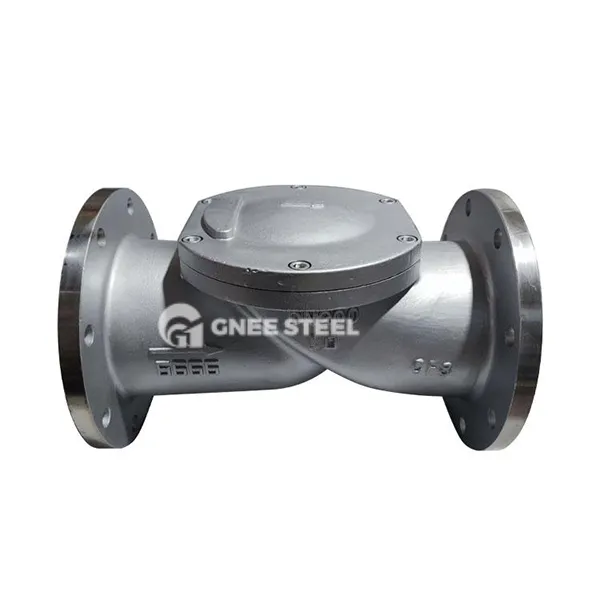

नरम बैठा हुआ चेक वाल्व
सामग्री मिलान
Seals: संक्षारक मीडिया के लिए PTFE या EPDM, उच्च तापमान वाले परिदृश्यों के लिए ग्रेफाइट से भरे फ्लोरोरुबर; Valve Body: सामान्य कार्य परिस्थितियों के लिए कार्बन स्टील, 316L स्टेनलेस स्टील या अत्यधिक संक्षारक वातावरण के लिए डुप्लेक्स स्टील। Installation विनिर्देशन
क्षैतिज रूप से स्थापित करते समय, सुनिश्चित करें कि वाल्व डिस्क रोटेशन अक्ष द्रव दिशा (स्विंग प्रकार) के लंबवत है; नरम सीलिंग सतह को खरोंचने से वेल्डिंग स्लैग को रोकने के लिए स्थापना से पहले पाइपलाइन को फुला दें। Maintenain cicle
हर 12 महीने में सील के पहनने की जाँच करें और समय में नाली में एम्बेडेड सॉफ्ट सील को बदलें।
